[TCP/IP 아키텍쳐] Ethernet header의 구조

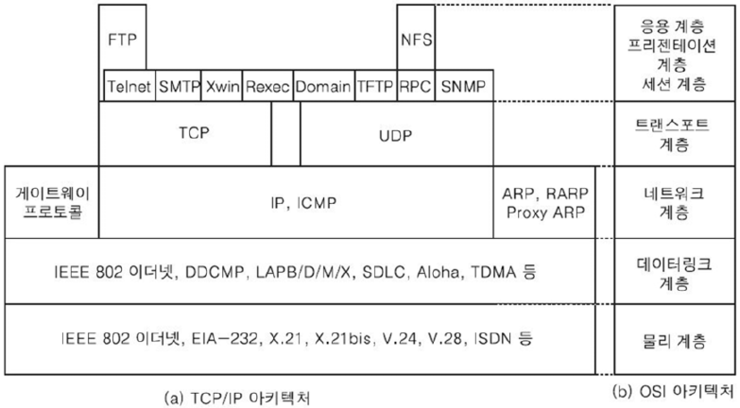

Ethernet은 위 그림과 같이 OSI 모델 기준, 데이터 링크 계층이며 물리 계층과 데이터 링크 계층의 통신 회산의 접근 제어를 정의하는 IEEE 표준 프로토콜이다.



표준 Ethernet에서 데이터는 CSMA/CD 방식으로 전송되는데, 이는 트레픽이 회선 상에 존재하면 대기하고, 없다면 전송하는 방식이다.

---

▶Ethernet Header

 ▷ Preamble: 동기화에 사용되는 64비트로 구성된 필드이며, 네트워크 장치가 패킷을 받아서 이더넷 프레임의 시작 부분을 결정하고 동기화할 때 사용된다.

 ▷ DA(Destination Address): 목적지의 MAC 주소

 ▷ SA(Source Address): 출발지의 MAC 주소

 ▷ Type: 이더넷 프레임 상덴의 데이터의 프로토콜 코드이며, Ethernet Type List 를 참조하자.

 ▷ Data: 상위 레이어로부터 캡슐화된 데이터가 들어있다. (46 ~ 1500 Byte)

 ▷ FCS: 에러 검출을 위해 사용되는 필드로 수신측이나 송신측 호스트 시스템에 의해 프레임에 포함되는 내용을 계산한 값. 값이 다르면 해당 프레임은무시됨. //(와이어샤크에서 캡쳐되지 않음)
